La transformación ha sido total: la claridad del mensaje ha aumentado aprox. un 40%.

La mejora de la calidad del sonido en las clases tratadas está entorno  al 60%

Las aulas tienen ahora alrededor de un 25% menos de amplificación sonora.

Madrid, 16 de octubre de 2014.- Más de cien personas, entre arquitectos, profesionales relacionados con el mundo de la construcción y la educación, se han dado cita ayer, 16 de octubre, en el Colegio Oficial de Arquitectos de Madrid, COAM, para asistir a una jornada técnica celebrada por Saint-Gobain Ecophon sobre ‘Diseño acústico en espacios docentes’. Este encuentro ha estado motivado por las obras de acondicionamiento que ha realizado la empresa en sus aulas de formación, a las que ha incorporado y adaptado las soluciones Ecophon más idóneas.

Los asistentes a esta jornada han tenido la oportunidad de visitar estas aulas, en concreto las aulas 3 y 4 del COAM, y de comprobar las mediciones in situ que ha realizado una empresa externa, Iberacústica, antes y después del acondicionamiento. El cambio ha sido total, y las dos soluciones acústicas implantadas en cada una de las clases no dejan lugar a dudas de que son las más efectivas. Los números hablan por sí solos. La claridad del mensaje ha pasado del 28 al 65% en el aula 4 y del 30 al 69% en el aula 3; la mejora de la calidad del sonido en las clases tratadas es del 64% en el aula 4 (tiempo de reverberación reducido de 2.2s a 0.8s) y del 60% en el aula 3 (tiempo de reverberación reducido de 2.2s a 0.8s). Las aulas tienen ahora un 26% (aula 3) y 23% (aula 4) menos de amplificación sonora.

¿Y cómo se han llegado a alcanzar estas óptimas condiciones? Ricardo Canto, Concept Development Manager de Saint-Gobain Ecophon explicó las propiedades de absorción de sonido que tienen los materiales que se han utilizado en estos espacios docentes y las variables que se han tenido en cuenta, como el tiempo de reverberación y la claridad del habla.

Hay que tener en cuenta, comentó Ricardo Canto, que existen una serie de estándares y normas internacionales en las que hay que basarse cuando se va a diseñar soluciones para mejorar la acústica. Y es que para crear las mejores condiciones para estudiantes y profesores es necesario comprender cómo se experimenta el sonido en las clases. Es decir, cómo se refleja el sonido en una sala, cómo el discurso se compone de frecuencias de sonido diferentes y cómo se entiende, y cómo responden las personas física y mentalmente a diferentes situaciones acústicas.

Para tener una idea general, hay que considerar cuatro propiedades acústicas. La fuerza sonora, que es la amplificación que tiene el sonido en un espacio comparado con un campo libre; la claridad del habla, cómo se percibe la voz humana en una estancia; reverberación, con qué velocidad desaparece la energía en una estancia; y para obtener una audición óptima, también tomar en cuenta cómo el sonido a baja frecuencia influye en el confort acústico. “Centrarse en estas cuatro propiedades acústicas ofrece numerosas ventajas para las personas que experimentan el sonido ambiente en la clase. El objetivo es mejorar el sonido ambiente en las aulas, sin olvidarnos del diseño, y para ello debemos esforzarnos para conseguir un entorno que simule el medio natural”, expuso Ricardo Canto.

Previamente, y para introducir a todos los asistentes en materia, repasó los conceptos acústicos básicos, como por ejemplo las frecuencias e intensidad sonora, así como las unidades de medida, hercios y decibelios. También explicó el rango de audición de los humanos y qué es la voz humana en términos acústicos, además del impacto psicológico y fisiológico que puede tener el sonido en las personas.

Soluciones Ecophon utilizadas en las aulas

Cada una de las aulas de formación cuenta con sus propias soluciones Ecophon, en las que se ha tenido en cuenta sus necesidades acústicas, pero también han estado condicionadas al diseño que presenta el COAM, con el objetivo de continuar en la misma línea estética.

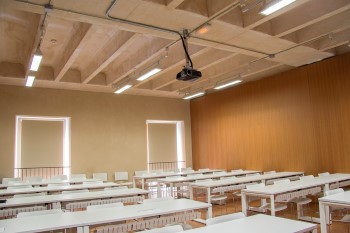

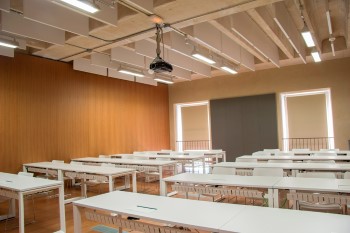

Aula 3: 75 m² (10,20 x 7,05 x 3,36-3,75)

Antes                                                                   Después

Los productos que Saint-Gobain Ecophon ha incorporado a este aula han sido 45 m² de Ecophon Solo™ Baffles 1200 x 600 x 40mm, que se han instalado verticalmente en las bovedillas existentes y que han permitido reducir notablemente la presión sonora, además de contribuir a limitar el tiempo de reverberación. También se ha instalado 6 m² de Ecophon Akusto™Wall 2700 x 600 x 40mm en una de las paredes, lo que mejora sustancialmente la calidad del discurso y controla la reverberación.

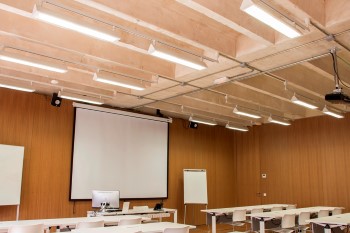

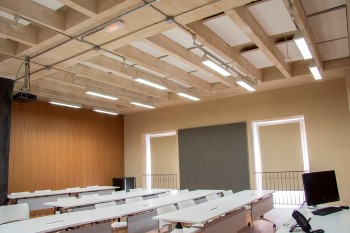

Aula 4: 73,5 m² (10,23 x 8,57 x 3,36-3,75)

Antes                                                                        Después

En este caso las soluciones aplicadas al aula 4 difieren de la 3. Se ha instalado 40 m² de Ecophon Master™ A 1200 x 600 x 40mm, y se han colocado horizontalmente en las bovedillas existentes. Ha permitido una reducción drástica de la presión sonora y limita el tiempo de reverberación con solo un 44% de la superficie tratada. Al igual que la anterior clase, se ha incorporado 6 m² de Ecophon Akusto™  Wall 2700 x 600 x 40mm, que limita las reflexiones tardías principalmente en las zonas más lejanas al origen del mensaje.

Resultados contrastados

Ignacio Ordoñez, ingeniero de Proyectos de Iberacústica, fue el encargado de contrastar estos resultados. Explicó brevemente la situación en la que se encontraban esas salas y los materiales que existían inicialmente, así como sus propiedades y la manera en que afectaban a los parámetros técnicos descritos por Ricardo Canto. También explicó los motivos por los que se habían elegido esos parámetros, así como el procedimiento de medida utilizado. Finalizó su presentación las mediciones de las salas habilitadas.

Posteriormente, y antes de dar por concluida la jornada, Saint-Gobain Ecophon presentó una nueva solución dirigida a grandes espacios, el Ecophon Master^TM Matrix. Supone una auténtica innovación, ya que permite satisfacer a la vez las necesidades visuales y funcionales. Las opciones de diseño incluyen numerosas formas y tamaños de paneles y su instalación es rápida y sencilla.
