Apšvietimas







Ecophon gaminių asortimente yra ir šviestuvų, pritaikytų montuoti su ECOPHON sistemomis.
Šiame skyriuje paaiškinamos apšvietimo ypatybės, nurodytos gaminių puslapiuose kartu su kitais apšvietimo faktais.



Sistemos galia



Sistemos galia yra bendroji galia, kuri gaunama sudėjus LED modulio ir LED balasto galią. Sistemos galios vienetas yra vatas (W).

Šviesos šaltinis



Šviesos šaltinio galia nurodoma atskirai. Galios vienetas yra vatas (W).

Šviesos srautas



Šviesos srautas yra instaliacijos šviesos kiekis, prasiskverbiantis pro sklaidytuvą. Šviesos srauto vienetas yra liumenas (lm).

Šviesinis veiksmingumas



Šviesinis veiksmingumas yra instaliacijos našumo matas.
Formulė: Šviesos srautas lm / sistemos galia W= veiksmingumas lm/W

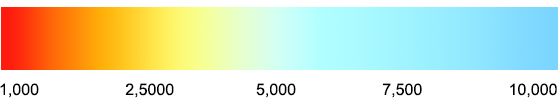

Spalvinė temperatūra

Spalvinė temperatūra nurodoma ant apšvietimo gaminių. Dažniausiai vidaus apšvietimui naudojama 3000 K ir 4000 K. Ir 3000 K, ir 4000 K yra balta šviesa, bet 4000 K yra šaltesnė nei 3000 K. 4000 K vadinama neutralia balta šviesa, o 3000 K vadinama šilta balta šviesa.

Šviesos šaltinio spalvinės temperatūros vienetas yra Kelvinas (K)



Spalvos atkūrimo indeksas (CRI)




CRI yra bendrasis indikatorius, rodantis, kaip natūralios objektų spalvos atrodys apšvietus tam tikru šviesos šaltiniu. Paprastai daugumai vidaus apšvietimo reikės Ra 70 ir didesnio CRI. Spalvų perteikimo indekso vienetas yra Ra




Spalvos išlaikymas




MacAdams yra matas, rodantis rūšiavimo lygį (grupavimą). LED diodams būdinga natūrali spalvinės temperatūros sklaida, be to, jie gaminami pagal vienodą specifikaciją. Norint turėti homogenišką instaliaciją, kurioje naudojama daug LED diodų, šie neturėtų stipriai skirtis. Norint tai pasiekti, diodus reikia rūšiuoti (grupuoti).

MacAdams 1-3 paprastai naudojama esant aukštiems vienodos spalvų kokybės reikalavimams.

MacAdams 3-5 paprastai naudojama bendroje vidaus aplinkoje.

MacAdams 5-7 daugiausia naudojama lauke ir gaminiams, kuriems taikomi mažesni reikalavimai.

MacAdams vienetas yra SDCM (standartinis spalvų atitikties nuokrypis).

Šviesos našumas




Šviesos našumo koeficientas (LOR) yra šviestuvo spinduliuojamos šviesos procentas. LED instaliacijose jis siekia 100 %.

Šviesos pasiskirstymo duomenų / polinė diagrama




Šviesos pasiskirstymo kreivė yra viena iš polinės diagramos kreivių. Ji rodo šviestuvo šviesos intensyvumą cd/klm skirtingomis kryptimis, kaip vienos arba daugiau plokštumų stebėjimo kampą. Vientisa linija rodo šviesos pasiskirstymą statmenai su išilgine lempos ašimi, o punktyrinė linija rodo šviesos pasiskirstymą išilgine kryptimi. Kryptis aukštyn ir žemyn rodo tiesioginį ar netiesioginį instaliacijos šviesos naudingumą. Šviesos naudingumo duomenys gali būti naudojami planuojant apšvietimą su programine įranga (pvz., „Dialux“).




Asimetrinės šviesos pasiskirstymo kreivės pavyzdys.



Simetrinės šviesos pasiskirstymo kreivės pavyzdys.



Išsklaidytos šviesos pasiskirstymo kreivės pavyzdys.



 Numatoma eksploatavimo trukmė




LED modulių ekspoatavimo trukmė nurodoma kaip L70, L80 arba L90. L reikšmė nurodo šviesos naudingumo procentinę vertę, kurios galima tikėtis pasiekus nustatytą laiką ir įvertinus tikėtiną naudojimą arba degimą.

Pavyzdys: L90 >100 000 h = 90 % šviesos, palyginti su pradine verte po 100 000 valandų degimo.

Liuksas



Liuksas yra šviesos matavimo vienetas atsižvelgiant į plotą. Kitaip sakant, tai yra šviesos intensyvumas.

Liuksus naudojame norėdami išmatuoti šviesos naudingumą tam tikrame plote, kur vienas liuksas lygus vienam liumenui viename kvadratiniame metre. Liuksas yra puikus matas norint nustatyti matomą spindulių šviesumą. Jei šviesos naudingumas sutelkiamas mažesniame plote, tada šviesa bus ryški. Jei šviesos naudingumas išsklaidomas didesniame plote, tada šviesa bus neryški.

Apšvietimo vienetas yra liuksas (lx)

Apsaugos laipsnis (IP)




Šviesos instaliacijoje naudojamas IP kodas. IP pavadinimą sudaro dviejų skaitmenų kodas, apibūdinantis apsaugos nuo kietų objektų, drėgmės ir vandens laipsnį. Toliau pateiktoje lentelėje aprašomas atitinkamas IP kodas.

Normalus biurų ir mokyklų patalpų IP skaičius yra IP20.


Apsauga nuo svetimkūnių  Apsauga nuo drėgmės ir vandens
  Apsaugos nėra Apsauga nuo krentančio vandens Apsauga nuo apipurškimo vandeniu Apsauga nuo vandens purslų Apsauga nuo vandens srovių
Apsauga nuo elektros smūgio  IP20  IP21  IP23
Apsauga nuo elektros smūgio  IP40  IP41  IP43  IP44  IP45
Apsauga nuo dulkių        IP54  IP55
Nepralaidus dulkėms          IP65


Prietaisų klasė



Elektros prietaisų gamybos pramonėje nurodytos IEC apsaugos klasės apibrėžiamos ir naudojamos norint atskirti įrenginių apsaugos bei įžeminimo reikalavimus. Toliau pateiktoje lentelėje aprašoma atitinkama prietaisų klasė.


Klasė Simbolis Aprašymas

Klasė I

Elektros prietaisai, kuriuose apsaugą nuo pavojingo elektros srovės poveikio užtikrina ne tik pagrindinė izoliacija, bet prie jų korpusų yra prijungti apsauginio įžeminimo PE laidai, esantys virvėlaidyje.

Klasė II

Elektros prietaisai, kuriuose apsaugą nuo pavojingo elektros srovės poveikio užtikrina dviguba arba sustiprinta izoliacija.using reinforced insulation.

Klasė III

Elektros prietaisai, kuriuose apsauga nuo pavojingo elektros srovės poveikio užtikrinama saugia žemiausiąja įtampa ir kurių įrenginio dalyse nėra didesnės negu 50 V kintamosios įtampos arba 75 V nuolatinės įtampos.



Šviestuvo CE žymėjimas



Kad šviestuvą būtų galima pardavinėti ES / EEE, jis turi turėti CE ženklą. Privalomas CE ženklas rodo, kad gaminys atitinka CE direktyvos reikalavimus
